主要功能

冲洗清理沉积在水池、下水道等底部的沉积物。当暴雨过后，雨水中的沉积物会沉淀于水池、下水道等构筑物底部，需要清理。如果不及时清理，会造成水池、下水道堵塞，并且因沉积物腐烂发酵而产生恶臭，污染环境。真空冲洗系统主要适用于：

雨水调蓄池

管网下水道

特点

池内无转动部件，维护检修方便

冲洗效果好，能耗低，运行可靠

不需要额外的供水，只需要用储存水(雨水和污水)进行冲洗

单个冲洗系统冲洗廊道宽度可达到10m

真空冲洗系统不受池形约束

全自动操作，远程控制

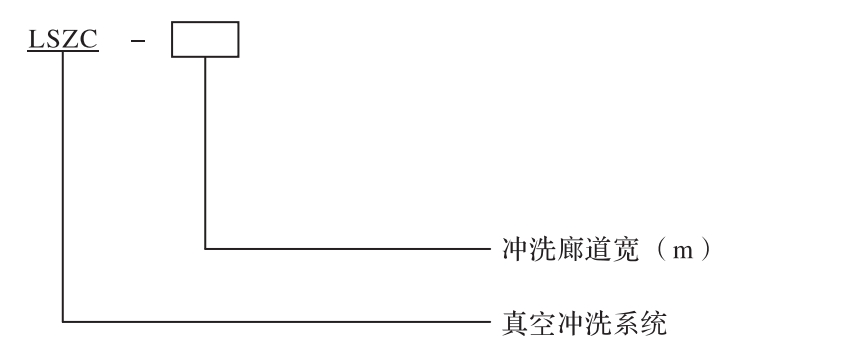

型号表示方法

构造及运行原理

真空冲洗系统主要由存水室、真空阀、真空泵和电控系统组成。

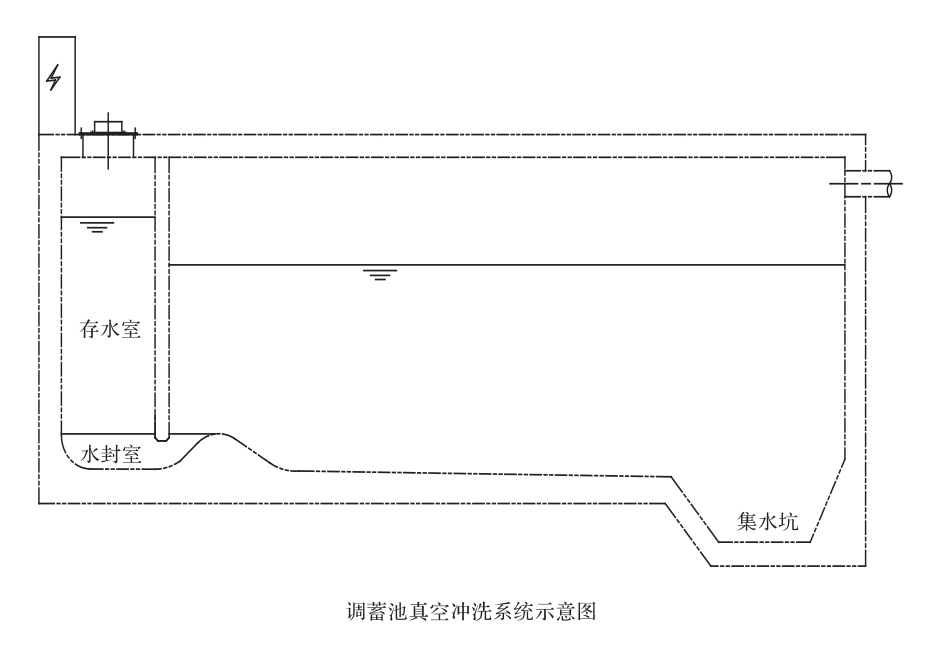

如图所示，将雨水调蓄池分割成数条长形冲洗廊道，廊道始端设置存水池，存水池底端设有产生虹吸作用的水封室，廊道末端设置集水坑。

真空冲洗系统工作过程如下

当存水区的水位升高时，真空泵启动，抽空存水室中的空气使得调蓄池中的水在大气压的作用下压入存水室。一旦储存系统被抽空，真空阀会打开，存水室内的真空被破坏，此时存水室的水依靠重力迅速进入储存区，在调蓄池底部产生水平冲洗波，有效地清洗池底的垃圾和一些污水中的杂质。

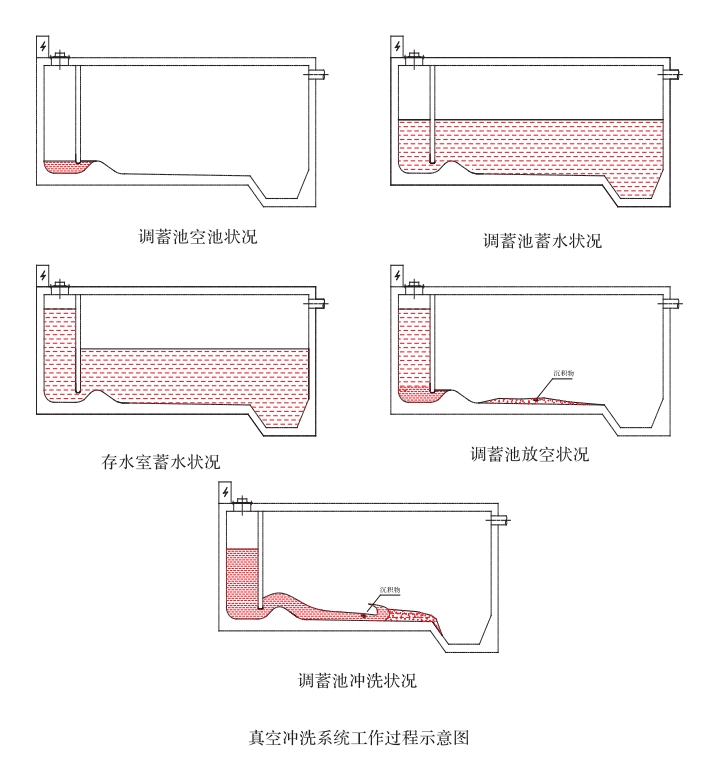

如图所示，在调蓄池空池状况，存水室内无水。在暴雨中，雨水流入调蓄池，调蓄池水位上升，当池内水位上升到设定值时，真空泵通过池内液位计开关信号控制而启动，抽空存水室内空气，通过虹吸的作用，存水室内水位将上升到设定水位，真空泵停止运行。

在雨水调蓄池排空时，池底将留有烂泥、残渣、碎片等固体沉积物，但存水室内存水依靠虹吸的作用而保持。当集水坑水位降低至设定值时，真空阀通过池内液位计开关信号控制而打开，虹吸被破坏，瞬间将存水室内蓄水释放，水封室出口喷射出具有强力的、冲浪式的射流。射流形成的波浪将池底的沉积物卷起，冲流到雨水调蓄池末端的集水坑，通过排污泵排出。

关键设计参数

池底坡度为0.5%~2%

单个存水室最大宽度不超过10m

每个廊道间通过50cm高的隔墙隔开，冲洗廊道起始端2m

存水室最大允许水头为7m

末端冲洗水收集渠的容积应为存水室容积的110%~120%

收集渠的设计坡度为5%

存水室的设计必须气密及防水
