组成结构

柴油发动机组、控制系统、真空泵、抢险泵、输水管、电动蝶阀、电动球阀、照明设备及其他附件。

主要特点

低成本:用常规泵替代了自吸泵，大大降低了抢险泵自身的成本及运转成本;

采用真空牵引系统，泵自吸吸程较高;无需灌泵，使用方便，快捷:

泵启动采用软起模式，使得泵及柴油发电机组的运转均平稳可靠;

采用手动、自动两种模式。

工作原理

真空自吸式移动泵站的工作原理是利用柴油发动机组提供电源，利用真空泵完成抢险泵的自吸。然后利用抢险泵完成各种抢险排涝任务。

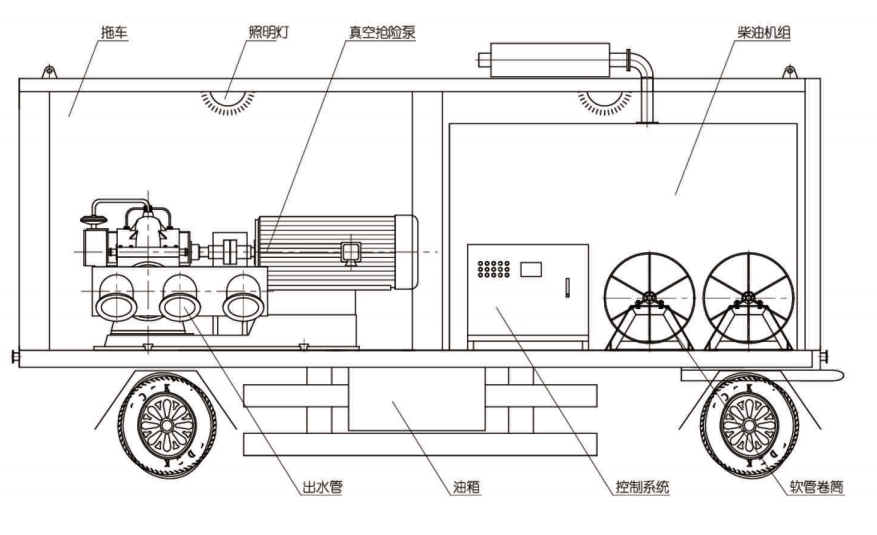

结构示意图

操作说明

1、将移动泵站开至抢险排涝目的地，打开车厢门;

2、按柴油发电机使用说明书检查柴油发电机组的柴油、机油、冷却水、启动电瓶等;

3、按水环真空泵的使用说明书要求检查水环真空泵及汽水分离器的水位;

4、检查动力电缆、控制电缆的接线端子是否可靠连接,

5、连接抢险泵的进出口管;

6、-切都准备好后，启动柴油发电机组;

7、待柴油发电机组工作正常后，合上其控制柜断路器8、控制柜通电后，点动各控制阀门及泵，检查其是否处于正常工作状态;

9、将控制柜上的转换按钮旋至“自动”档，泵将自动完成抽水过程;

10、待水泵完全停止运转后，按下柴油发电机组停止按钮，卸下泵的进出口管件，放回车厢里，关闭车厢门，抢险排涝任务完成。
